Transwerter 144MHz/1296MHz

Ostatnie zmiany 3.06.2013

Urządzenie wyprodukowane przez kol. Edwarda SP9WY.

Po długiej przerwie, powracam do zestawienia i uruchomienia tej konstrukcji.

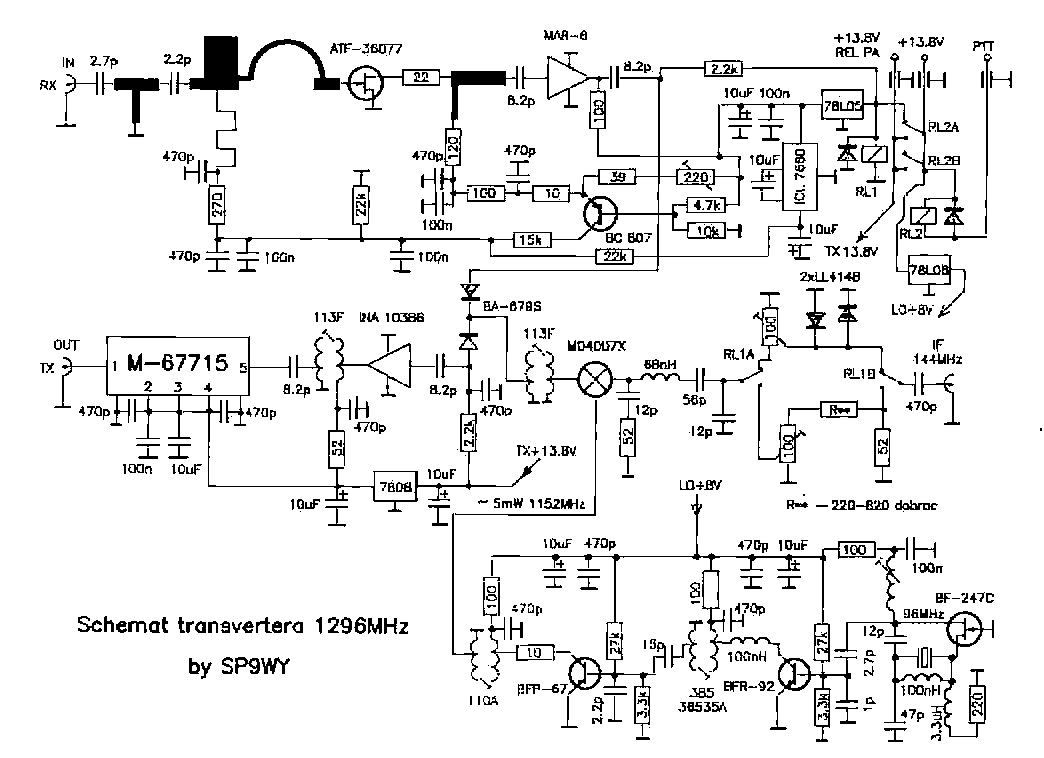

Schemat można obejrzeć poniżej.

Główny moduł transwertera - strona elementów dyskretnych Główny moduł transwertera - strona elementów SMD

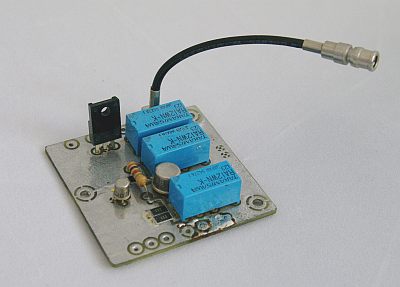

Płytka sterująca Przekaźnik, który chyba będzie pracował w tym zestawie

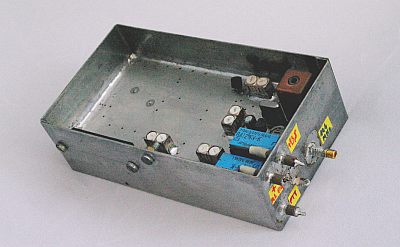

Tak wyglądała obudowa z zasilaczem.
Docelowo będzie wyglądać zupełnie inaczej.
Schemat można zobaczyć w rozsądnych wymiarach, po kliknięciu prawym klawiszem myszy i wybraniu opcji: "Pokaż obrazek"

Do kompletu antena Yagi i tak zacznę pierwsze łączności.
Potem będę oczywiście rozwijał konstrukcję. Czeka już PA...
