Rubidowy wzorzec częstotliwości 10 MHz
ver. 2
Po wykonaniu pierwszej wersji, zabrałem się do stworzenia drugiej, którą mam zamiar uczynić odrobinę bardziej użyteczną. Obudowę zostawiam tę samą co w wersji I, zastosowałem dokładnie taki sam wzorzec kupiony na ebay-u, natomiast wprowadzam dwie istotne zmiany:
- zamiast zasilacza impulsowego, zrobię prosty, klasyczny, stabilizowany zasilacz oparty na transformatorze,
- do tego dołączę układ dystrybucji sygnału 10MHz, który pozwoli na jednoczesne używanie dwóch wyjść z sygnałami TTL i dwóch lub trzech wyjść z sygnałem sinusoidalnym.
|
Etapy budowy urządzenia |
|
|
|
|
|

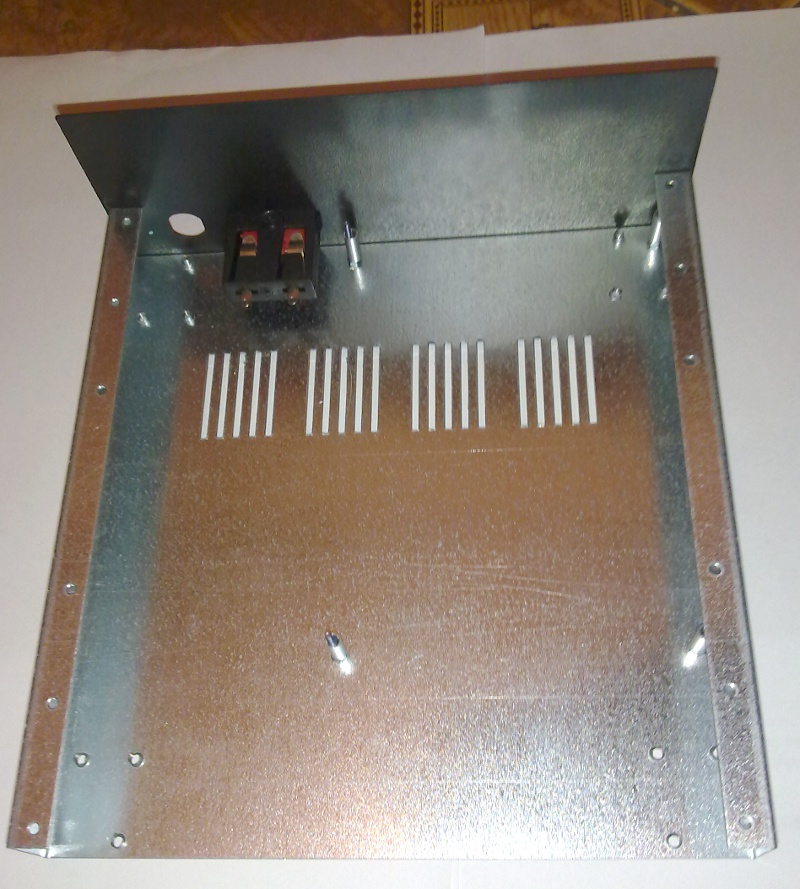

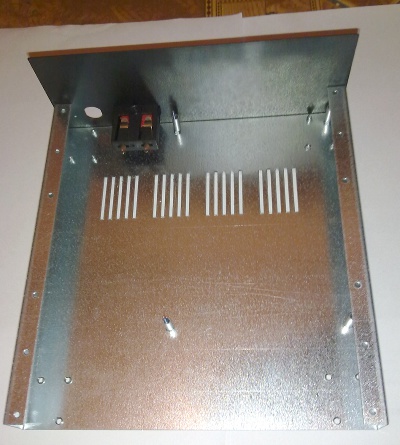

Tak wygląda wnętrze pustej jeszcze obudowy. Po wywierceniu czterech otworów, zamontowałem w nich śrubki M2,5 i nałożyłem tulejki dystansowe.
|

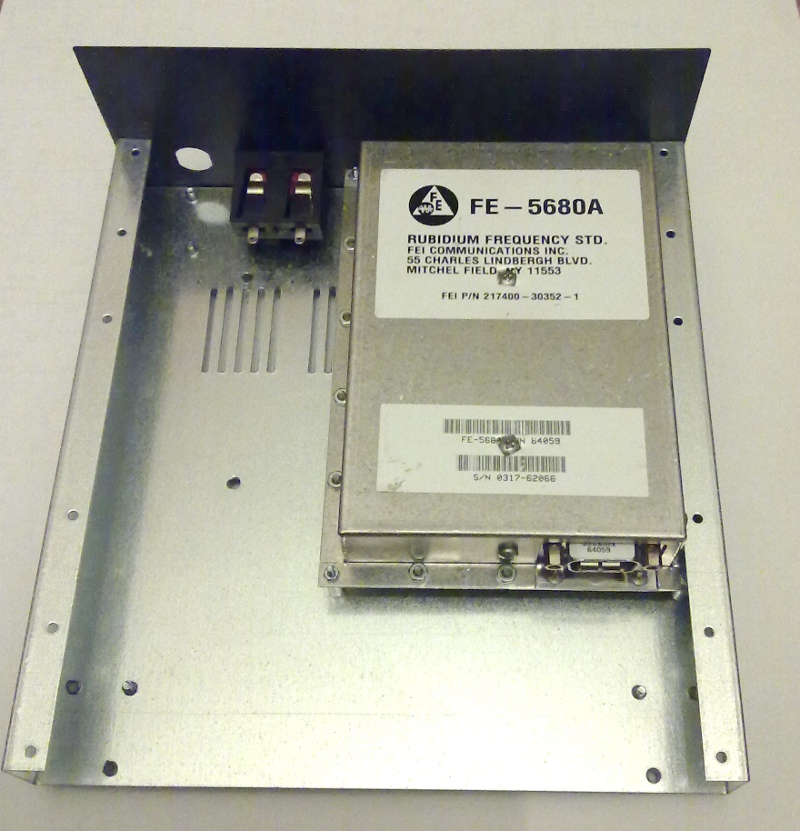

Następnie nałożyłem wzorzec FE-5680A i nakręciłem nakrętki. Pudełko z wzorcem zostało bardzo ściśle dopasowane do tego narożnika obudowy, żeby mieć miejsce na transformator, płytkę zasilacza i dystrybutora sygnału. Skutkowało to mocno utrudnionym dostępem do części nakrętek. |
 |
 |
|

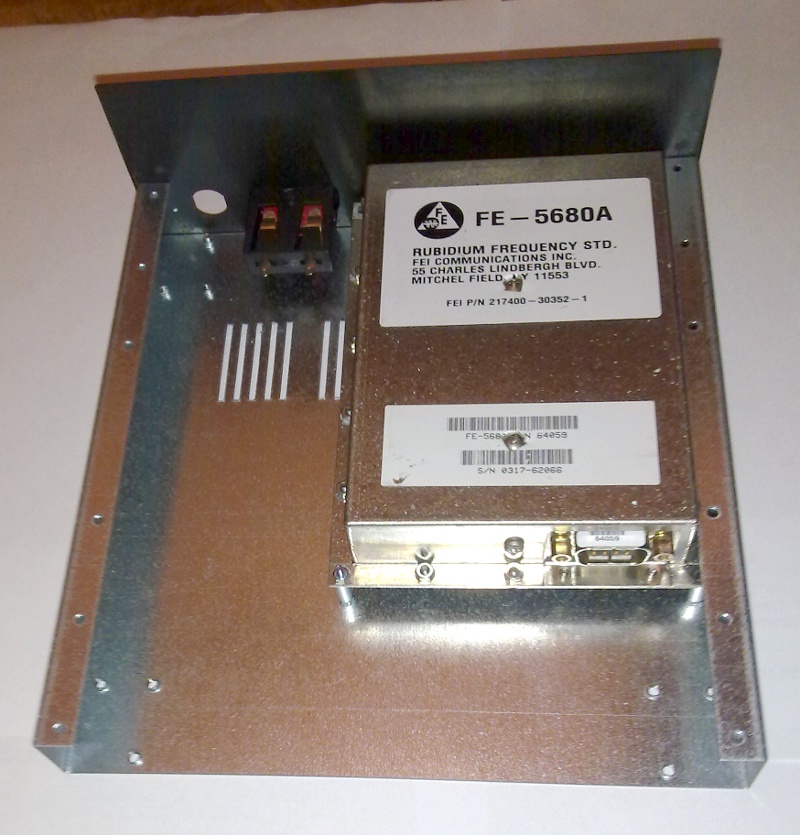

Po przymocowaniu obudowy FE-5680A, przygotowałem otwory do zamocowania transformatora - widoczne na zdjęciu, jeden w pobliżu czarnego gniazda bezpiecznika i drugi w połowie głębokości obudowy. |

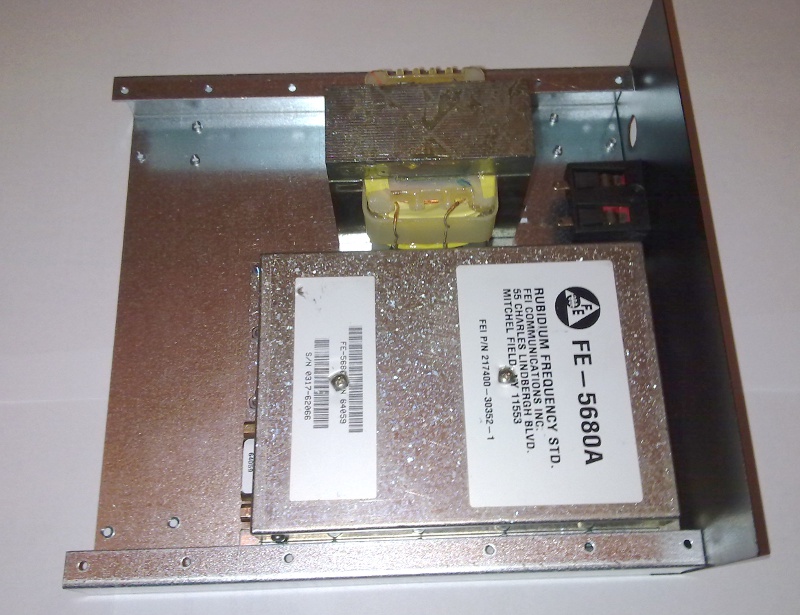

Transformator mieści się idealnie, jest miejsce na kabelki łączące go z bezpiecznikiem. |
cdn.
